計量混合装置

オートブレンダ―
(自動重量計量着色混合機)

オートブレンダ―TACOMは、粉粒体(ペレット材)や顔料(ドライカラー、マスターバッチ、その他添加)、粉砕等を電子制御による感知方式を採った自動重量計量装置で、連続的に原材料を計量・混合して成形機への自動的な供給を高精度で実行するシステムです。 ストレージホッパー部から、数種の特殊フィーダーにより、切り出される原材料を計量部に受け、その量目の増減を内臓するロードセルで検知し、計量します。 タッチパネルによる簡単操作、二万分の一の計量感度、外的ショック等に発生する計り込み誤差検出補正など、優れた機能と操作性で作業の効率化をお手伝いします。

特許  99364

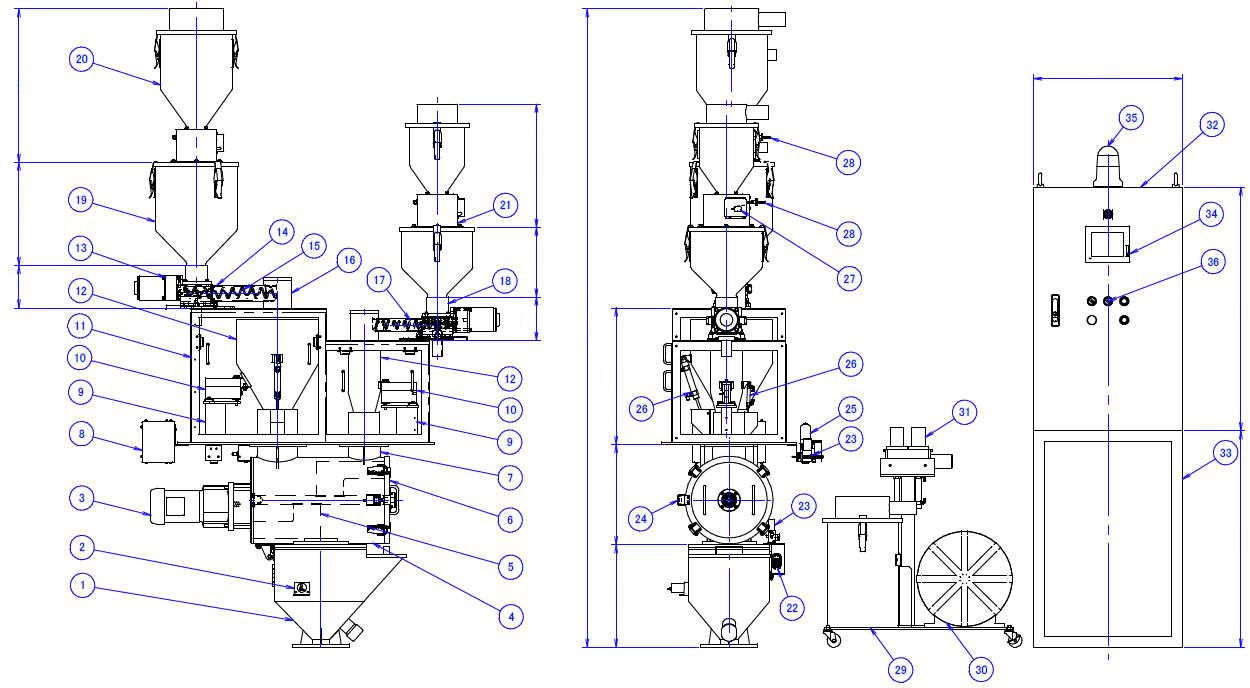

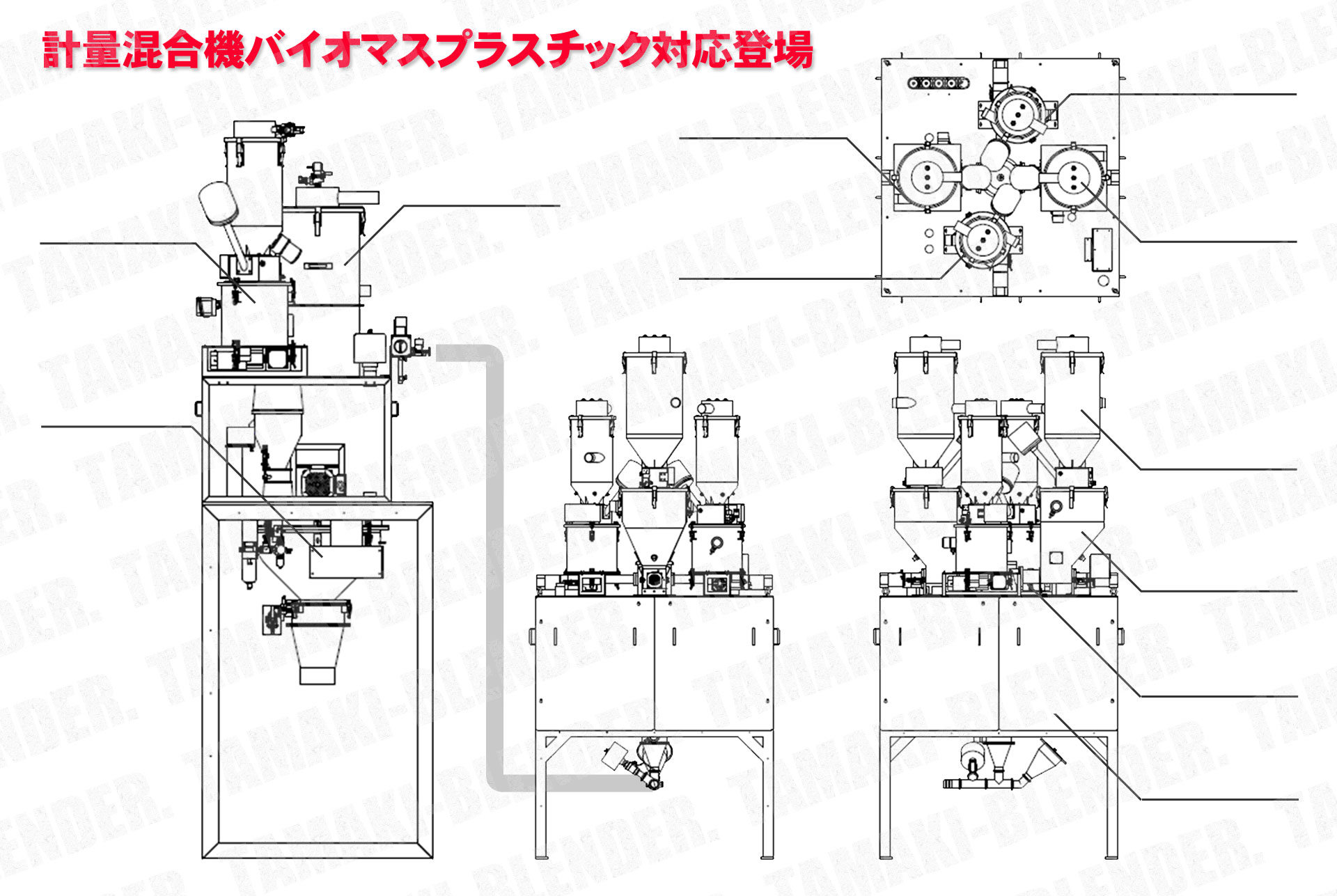

オートブレンダー
TACOM-80D型

品番 品名
36 押釦・切替スイッチなど
35 パトライト
34 タッチパネル
33 架台
32 制御盤
31 マルチローダー切替
30 ブロワ
29 集塵機
28 バランサー
27 マイクロスイッチ
26 計量シャッター用エアシリンダ
25 エアフィルタレギュレター
24 リミットスイッチ
23 電磁弁
22 混合ダンパー用エアシリンダ
21 ダンパーケース
20 ホッパーローダー
19 ストレージホッパー
品番 品名
18 ホッパーガイド
17 コイルスクリュー
16 リードパイプ
15 オーガスクリュー
14 フィーダートラフ
13 フィーダーモーター・ギヤヘッド
12 計量カップ・ホッパー
11 計量機枠・カバー
10 ロードセル
9 計量カップ取付台
8 中継端子BOX
7 シュートパイプ
6 混合ドラム前蓋
5 混合羽根
4 混合ドラム
3 混合モーター
2 レベル計
1 ストックタンク

性質と特徴

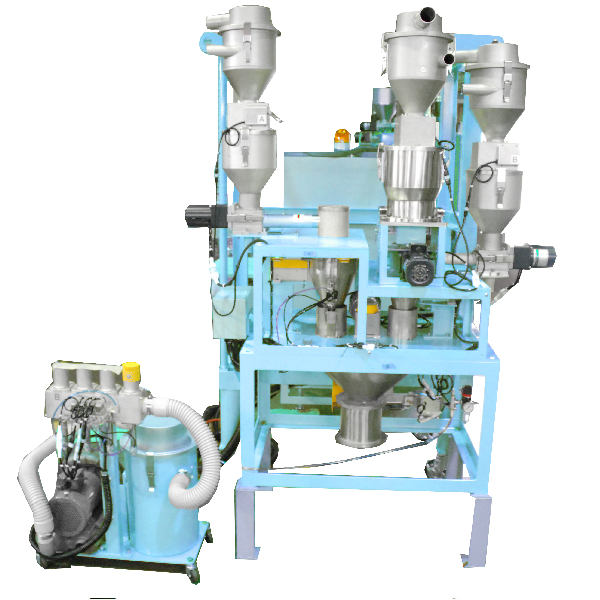

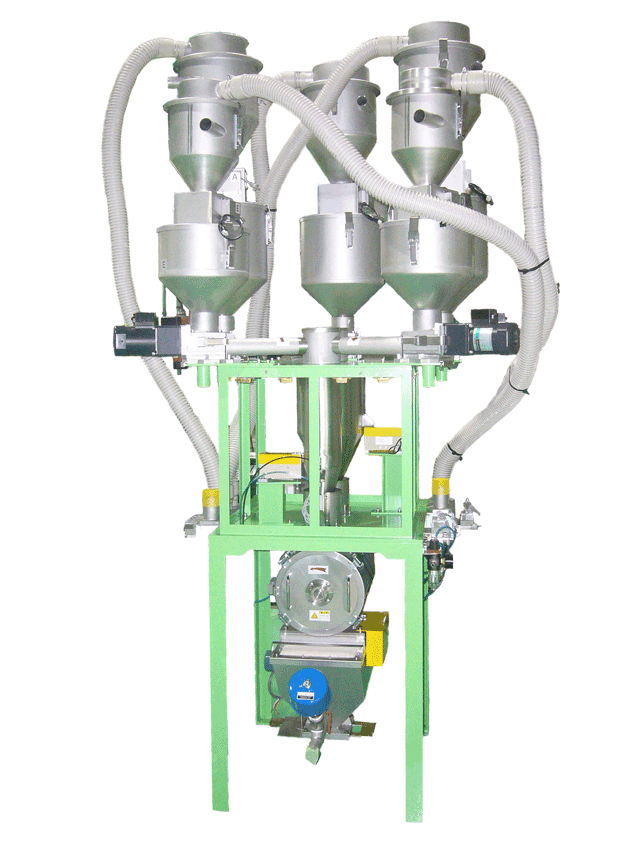

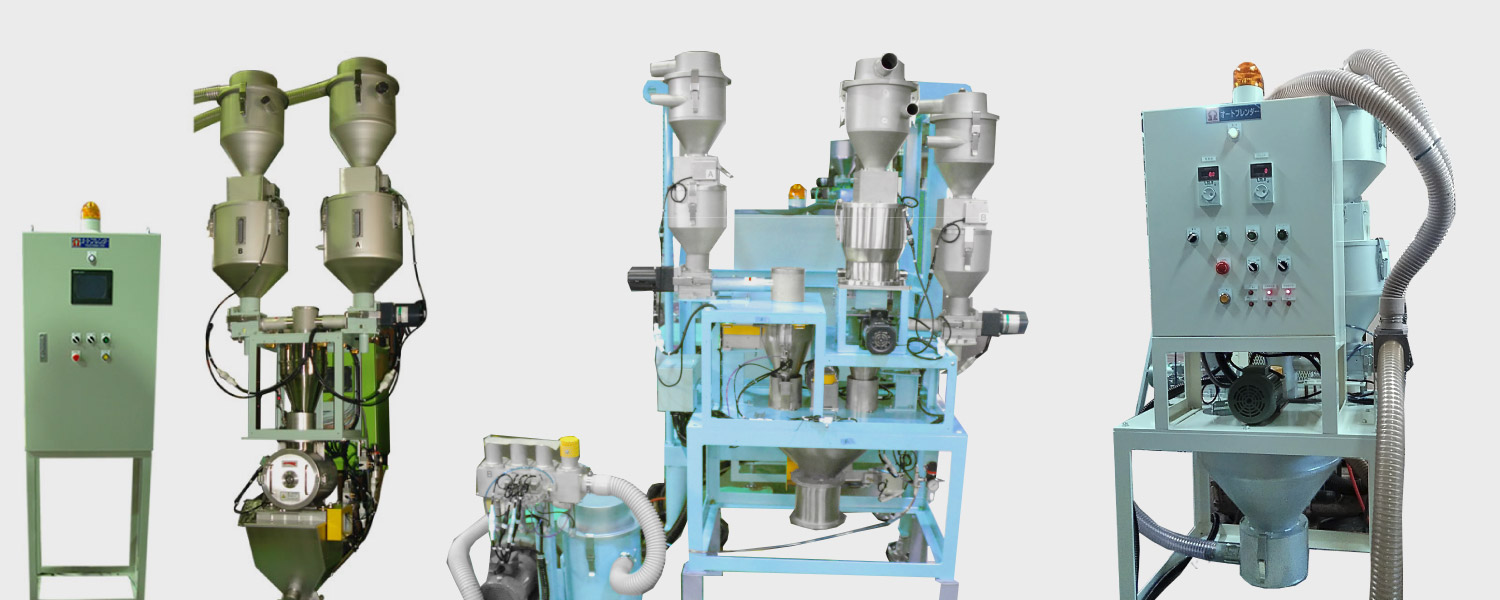

制作例

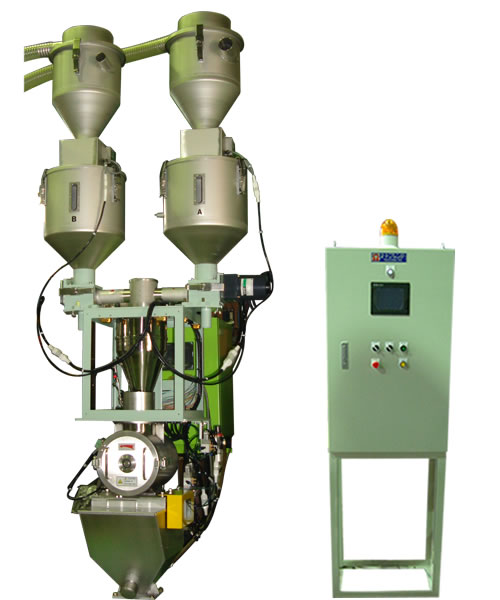

TACOM-80D型

TACOM-100SF型

主要諸元

MODEL LC15K LC10K LC7K LC5K LC2K LC1K
使用電力 AC200V/100V AC200V/100V AC200V/100V AC200V/100V AC200V/100V AC200V/100V
電動機 750W 400W 400W 200W 90W 90W
空気圧力 3~5kg/cm3 3~5kg/cm3 3~5kg/cm3 3~5kg/cm3 3~5kg/cm3 3~5kg/cm3
着色混合能力 600kg/Hr 400kg/Hr 400kg/Hr 200kg/Hr 90kg/Hr 90kg/Hr
計量精度 ±0.25 ±0.25 ±0.25 ±0.25 ±0.25 ±0.25
計量表示 タッチパネル タッチパネル タッチパネル タッチパネル タッチパネル タッチパネル
据付面積 1500×500mm 1500×600mm 1400×1000mm 1000×1000mm 1000×750mm 800×800mm
高さ 2000mm 2400mm 2400mm 2350mm 2250mm 1500mm
本体重量 250kg 220kg 220kg 200kg 170kg 130kg

※上記は標準的な数値です。使用する計量機やホッパーなどの数・大きさ、計量部・混合部の分離の有無などにより増減いたします。

主な用途

プラスチック工業、医療品工業、 冶金工業、食品工業、その他一般

ゼロライン
(粉粒体材料重量計量装置)

粉粒体材料計量装置『ゼロライン』は、当社独自の特殊フィーダーによって切り出される粉粒体の流れを計量カップに受け、その量目の増減を内蔵するロードセルで検知、制御し極めて短時間に、かつ正確にバッチ連続計量する画期的な製品で、計量偏差値を常に一定(0線上)に保つことができます。 大きな特徴は、一個の特殊フィーダーで強弱二段の切換えが自動的にロードセルで検知フィードバックして計量されることです。 まず、大量の材料を移送し、全計量の約90%移送時点で自動的に大量から少量に切換わりフィーダーから計量カップへの落下量を極微量に抑えて、希望する計量値を確実に確保することができます。 また、運転中の機械振動まで制御されますから非常に精度の高い計量値検知(偏差値0)が可能であると同時に連続計量運動ができます。

特許  092728

ゼロライン
TFP-RF-TYPE

品番 品名
28 モーター・ギヤヘッド
27 ロードセル
26 計量カップ取付台
25 中継端子BOX
24 エアフィルタレギュレター
23 電磁弁
22 切出しプレート
21 ナット
20 シャフト
19 スクレーパー(B)
18 スクレーパー(A)
17 駆動軸受
16 クラッチ
15 テーブルフィーダー
品番 品名
14 ギア
13 ベアリング
12 軸受
11 オイルシール
10 ストレージホッパー
9 トグルクランプ
8 スーパークランプ
7 シュート
6 フレーム
5 リードパイプ
4 計量カップ
3 計量シャッター用エアシリンダ
2 計量シャッター
1 計量機枠・カバー

ゼロライン
ASF-P-TYPE

品番 品名
21 ロードセル
20 計量カップ取付台
19 スリーブ
18 ジュビリバンド
17 電磁弁
16 計量シャッター
15 計量ダンパーケース
14 エアフィルタレギュレター
13 計量シャッター用エアシリンダ
12 計量カップ
11 計量機枠・カバー
品番 品名
10 リードパイプ
9 オーガスクリュー
8 フィーダートラフ
7 スクレーパー
6 ストレージホッパー
5 レベルスイッチ
4 フィーダーモーター・ギヤヘッド
3 アジャストファスナー
2 スクレパーモーター・ギヤヘッド
1 中継端子BOX

ゼロライン
CSF-P-TYPE

品番 品名
22 キャッチクリップ
21 ロードセル
20 計量カップ取付台
19 スリーブ
18 ジュビリバンド
17 電磁弁
16 計量シャッター
15 計量ダンパーケース
14 エアフィルタレギュレター
13 計量シャッター用エアシリンダ
12 計量カップ
品番 品名
11 計量機枠・カバー
10 リードパイプ
9 コイルスクリュー
8 フィーダートラフ
7 スクレーパー
6 ストレージホッパー
5 レベルスイッチ
4 フィーダーモーター・ギヤヘッド
3 アジャストファスナー
2 スクレパーモーター・ギヤヘッド
1 中継端子BOX

性質と特徴

  • 計量値の設定が電子計量方式ですから、操作盤のタッチパネルもしくはデジタルダイヤルの数字に合わせるだけで任意の計量ができます。 原材料の移送速度・流量の制御等もダイヤルで簡単にかつ正確にできます。
  • 各部の機構の脱着が簡単容易ですから掃除が手軽にできます。
  • 押し釦の操作で自動・手動運転の切換えが自由にでき、また材料の空表示のインターロック回路も内蔵されています。

仕様

使用電力
AC200/100V 50/60Hz
計量能力
50g、250g、500g、990g、5000g他
計量制度
±0.5%FS
機械寸法
300D*400H、400D*600H、他以上

主な用途

プラスチック工業、医療品工業、 冶金工業、食品工業、その他一般
