ゼロライン（粉体材料重量計量装置）

粉体材料計量装置『ゼロライン』は、当社独自の特殊フィーダーによって切り出される粉粒体の流れを計量カップに受けて、その量目の増減を内蔵するロードセルで検知し極めて短時間に、かつ正確にバッチ連続計量する画期的な製品です。

タマキの粉体材料計量機なら計量偏差値を常に一定(０線上)に保つことができます。

あらゆる材料を計量できます

タマキの計量機は製品を作る押出成形機やインフレーション成形機、射出成形機などで使用する材料を極限の精度で計量することができます。

計量できる材料の一例

スーパーエンプラ	日用品・建築資材・梱包資材等	エンプラ・家電製品・歯車や軸受
ポリフェニレンスルファイド(PPS) ポリテトラフロロエチレン(PTFE) ポリサルフォン(PSF) ポリエーテルサルフォン(PES) 非晶ポリアリレート(PAR) 液晶ポリマー(LCP) ポリエーテルエーテルケトン(PEEK) 熱可塑性ポリイミド(PI) ポリアミドイミド(PAI)	ポリエチレン(PE) 高密度ポリエチレン(HDPE) 中密度ポリエチレン(MDPE) 低密度ポリエチレン(LDPE) ポリプロピレン(PP) ポリ塩化ビニル(PVC) ポリ塩化ビニリデンポリスチレン(PS) ポリ酢酸ビニル(PVAc) ポリウレタン(PUR) テフロン(ポリテトラフルオロエチレン、PTFE) ABS樹脂(ABS) AS樹脂(AB) アクリル樹脂(PMMA)	ポリアミド(PA) ナイロンポリアセタール(POM) ポリカーボネート(PC) 変性ポリフェニレンエーテル(m-PPE、変性PPE、PPO) ポリエステル(PEs) ポリエチレンテレフタレート(PET) グラスファイバー強化ポリエチレンテレフタレート(GF-PET) ポリブチレンテレフタレート(PBT) 環状ポリオレフィン(COP)

タマキは粉体以外にも液体を計量できる優れた技術力があります。（リキッドカラー自動供給装置　スマコフ）

ゼロラインの特徴

大きな特徴は、一個の特殊フィーダーで強弱二段の切換えが自動的にロードセルで検知フィードバックして計量されることです。

まず、大量の材料を移送し、全計量の約90％移送時点で自動的に大量から少量に切換わりフィーダーから計量カップへの落下量を極微量に抑えて、希望する計量値を確実に確保することができます。

また、運転中の機械振動まで制御されますから非常に精度の高い計量値検知（偏差値０）が可能であると同時に連続計量運動ができます。

ゼロラインの特徴

計量値の設定が電子計量方式ですから、操作盤のタッチパネルもしくはデジタルダイヤルの数字に合わせるだけで任意の計量ができます。原材料の移送速度・流量の制御等もダイヤルで簡単にかつ正確にできます。
各部の機構の脱着が簡単容易ですから掃除が手軽にできます。
押し釦の操作で自動・手動運転の切換えが自由にでき、また材料の空表示のインターロック回路も内蔵されています。

粉体材料重量計量機のゼロラインシリーズ

モデル名	概要

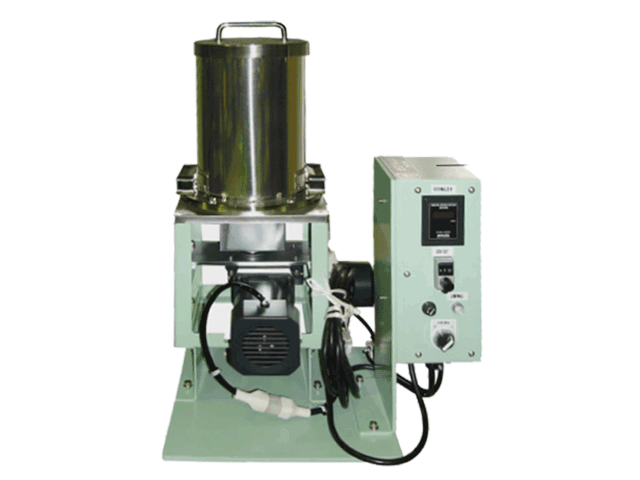

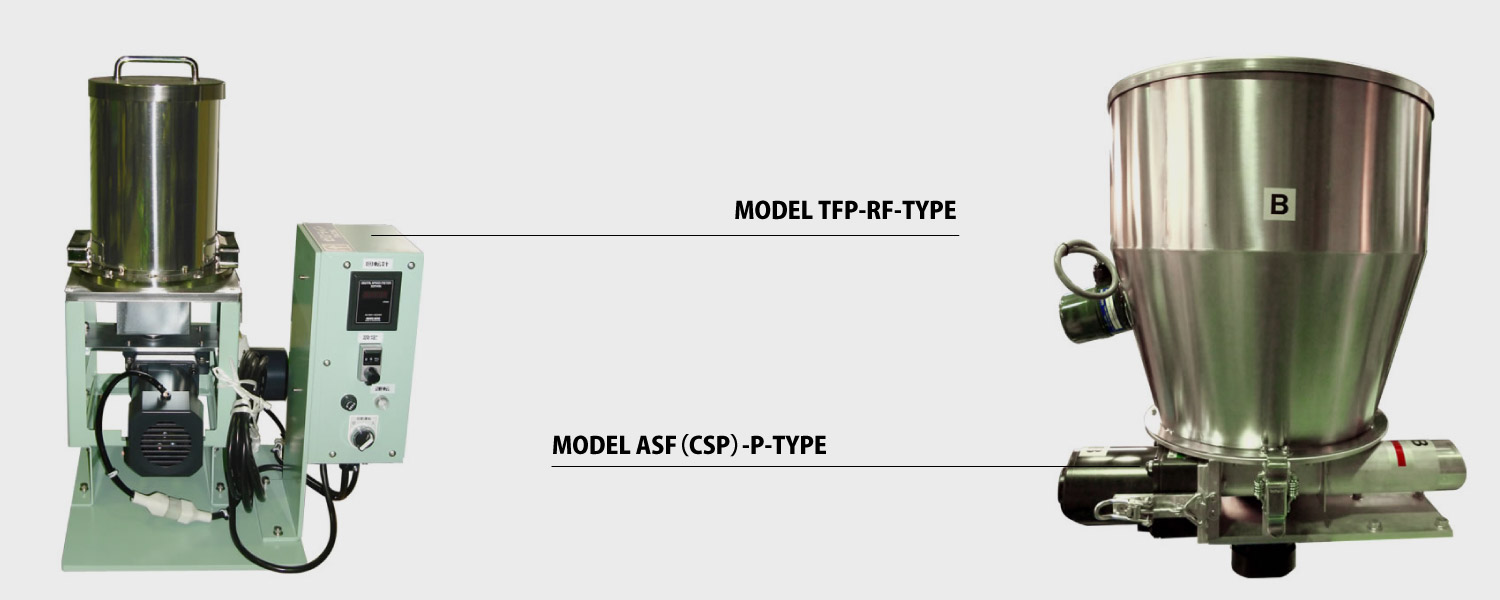

ゼロライン TFP-RF-TYPE	テーブル・ロータリーフィーダーを装着した微粉体、ドライカラー、タンカルの重量を計る材料計量機です。
ゼロライン ASF-P-TYPE	オーガスクリューを装着した粒状体、樹脂ペレット、ペレット状粉砕の重量を計る材料計量機です。
ゼロライン CSF-TYPE

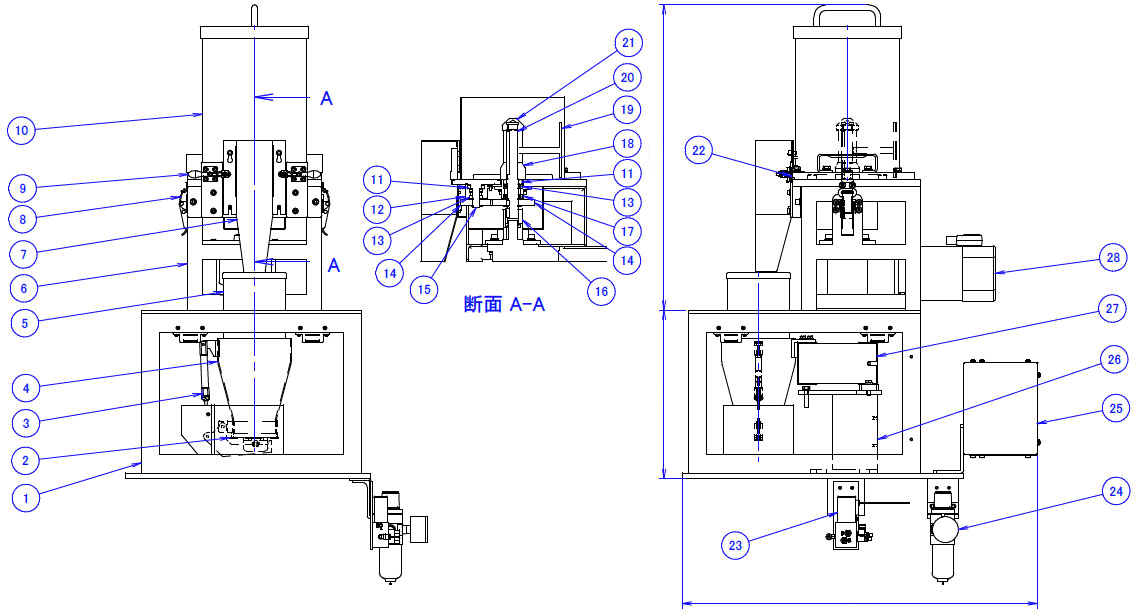

ゼロライン TFP-RF-TYPE


パーツ名中継端子ＢＯＸスクレパーモーター・ギヤヘッドアジャストファスナーフィーダーモーター・ギヤヘッドレベルスイッチストレージホッパースクレーパーフィーダートラフオーガスクリューリードパイプ	パーツ名計量機枠・カバー計量カップ計量シャッター用エアシリンダエアフィルタレギュレター計量ダンパーケース計量シャッター電磁弁ジュビリバンドスリーブ計量カップ取付台ロードセル

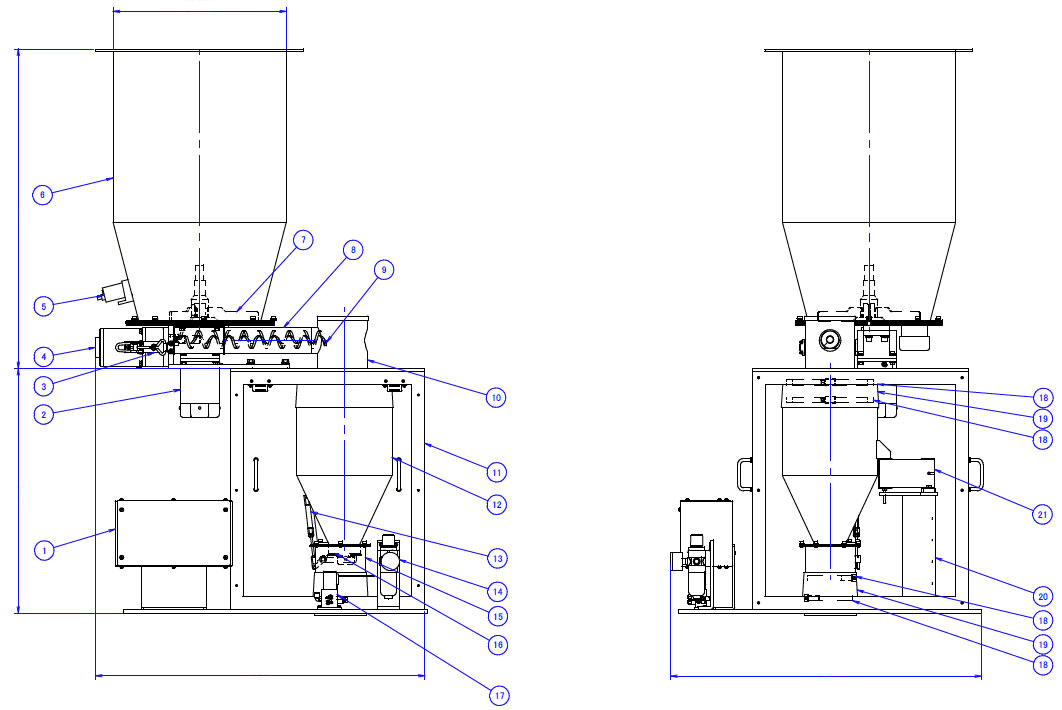

ゼロライン ASF-P-TYPE


パーツ名中継端子ＢＯＸスクレパーモーター・ギヤヘッドアジャストファスナーフィーダーモーター・ギヤヘッドレベルスイッチストレージホッパースクレーパーフィーダートラフオーガスクリューリードパイプ	パーツ名計量機枠・カバー計量カップ計量シャッター用エアシリンダエアフィルタレギュレター計量ダンパーケース計量シャッター電磁弁ジュビリバンドスリーブ計量カップ取付台ロードセル

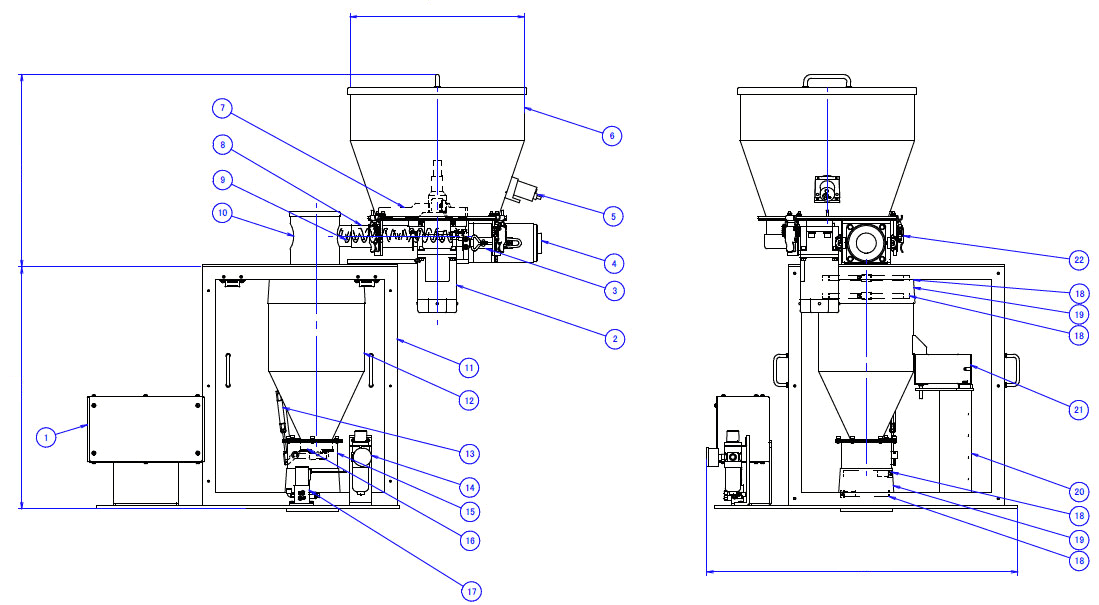

ゼロライン CSF-P-TYPE


パーツ名中継端子ＢＯＸスクレパーモーター・ギヤヘッドアジャストファスナーフィーダーモーター・ギヤヘッドレベルスイッチストレージホッパースクレーパーフィーダートラフオーガスクリューリードパイプ	パーツ名計量機枠・カバー計量カップ計量シャッター用エアシリンダエアフィルタレギュレター計量ダンパーケース計量シャッター電磁弁ジュビリバンドスリーブ計量カップ取付台ロードセルキャッチクリップ

仕様

	使用電力	AC200V / 100V 50 / 60Hz
	計量能力	50g, 250g, 500g, 990g, 5000g他
	計量制度	± 0.5% FS
	機械寸法	300D x 400H, 400D x 600H,他以上

オリジナル特殊フィーダー

オリジナル特殊フィーダー

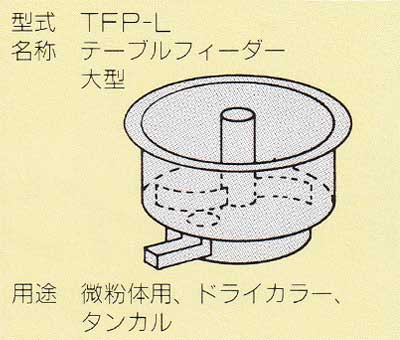

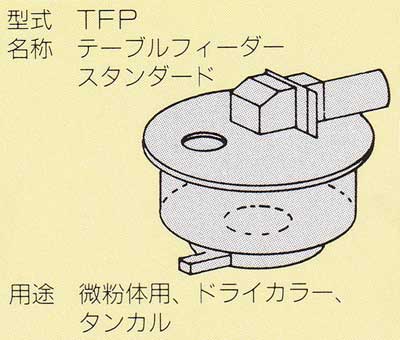

形式TFP テーブルフィーダースタンダード用途微粉体用・ドライカラー・タンカル		形式TFP-L テーブルフィーダー大型用途微粉体用・ドライカラー・タンカル

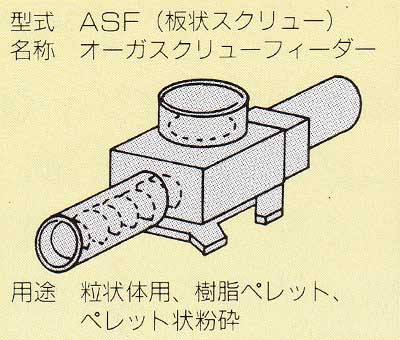

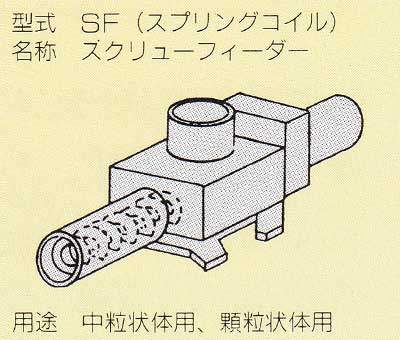

形式ASF（板状スクリュー）オーガスクリューフィーダー用途粒状体用・樹脂ペレット・ペレット状粉砕		形式SP（スプリングコイル）スクリューフィーダー用途中粒状体用・顆粒状体用

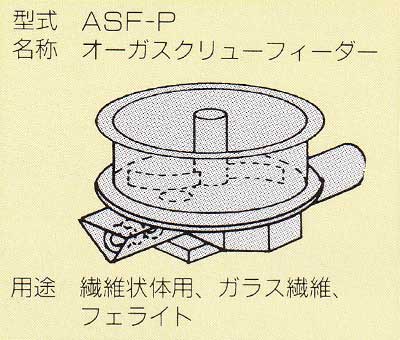

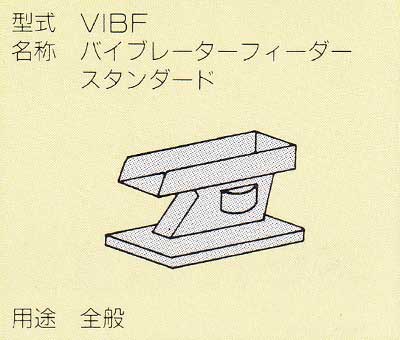

形式ASF-P オーガスクリューフィーダー用途流動性の悪い粉粒体フィーダー		形式VIBF バイブレーターフィーダースタンダード用途全般・粒状体用・樹脂ペレット

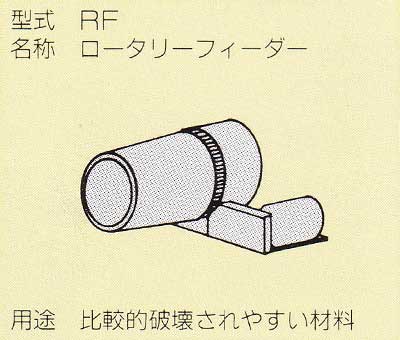

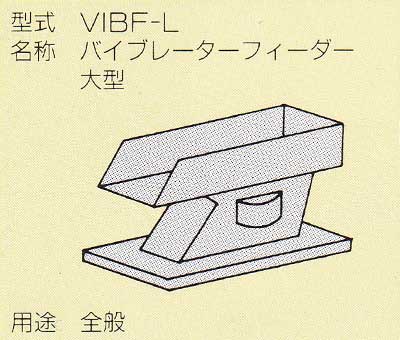

形式VIBF-L バイブレーターフィーダー大型用途般・粒状体用・樹脂ペレット		形式RF ロータリーフィーダー用途比較的破壊されやすい材料

貴社のご要望に合わせて他の機種と組み合わせてのオリジナル制作・カスタマイズも可能です。貴社の工場設備に合わせて計量装置を設計させて頂きます。
