ハンドシーラー
ハンドガード

ハンドシーラー

タマキのハンドシーラーのご案内です。シンプルで使いやすく、長く使っていただけます。

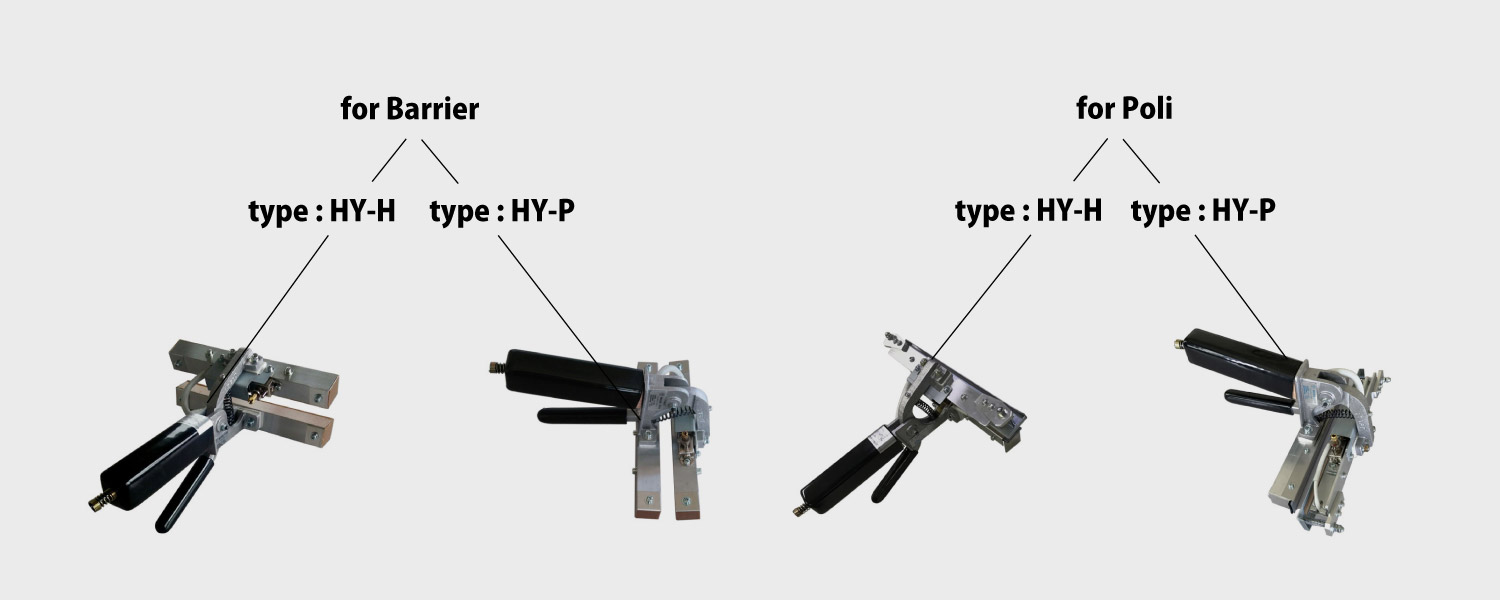

バリヤ用 ポリ用
ハンドシーラー バリヤ用 ハンドシーラー ポリ用
詳細はこちら 詳細はこちら

「バリヤメタルフォイル」各種防湿紙および各種ポリラミネート紙などを使用する大小機械類の梱包包装用。ポリ用は、ポリ、PP(無延伸)に使用されます。温度調節器が付いておりますので、各種フィルムのシール適性温度に合わせて使用できます。作業場所を選ばないコンパクトタイプです。

ハンドシーラー紹介ムービー



ハンドシーラーバリヤ用のご紹介

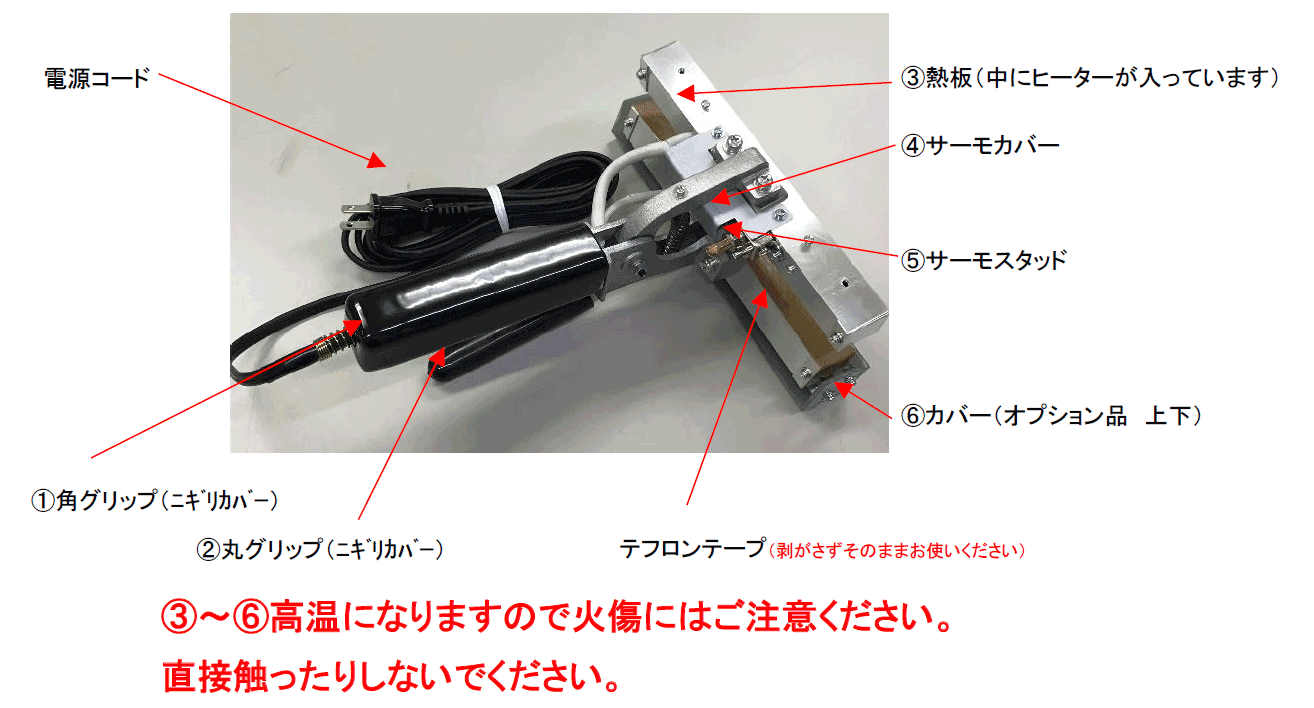

各部名称

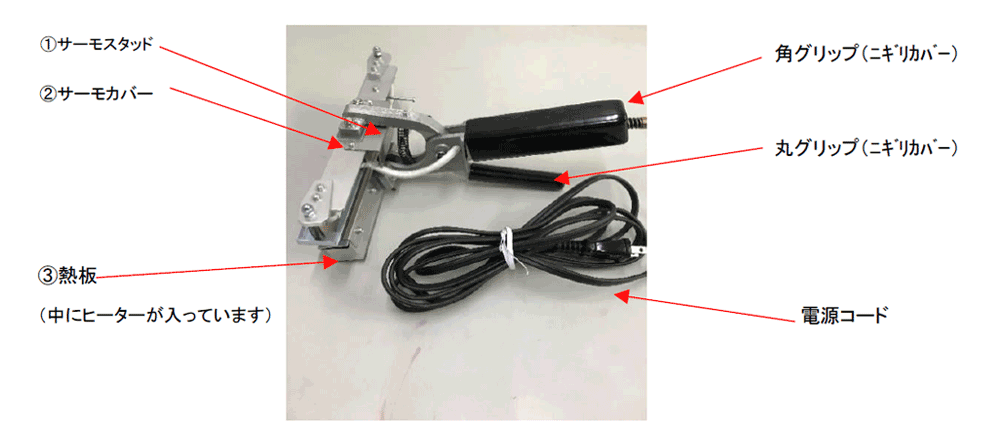

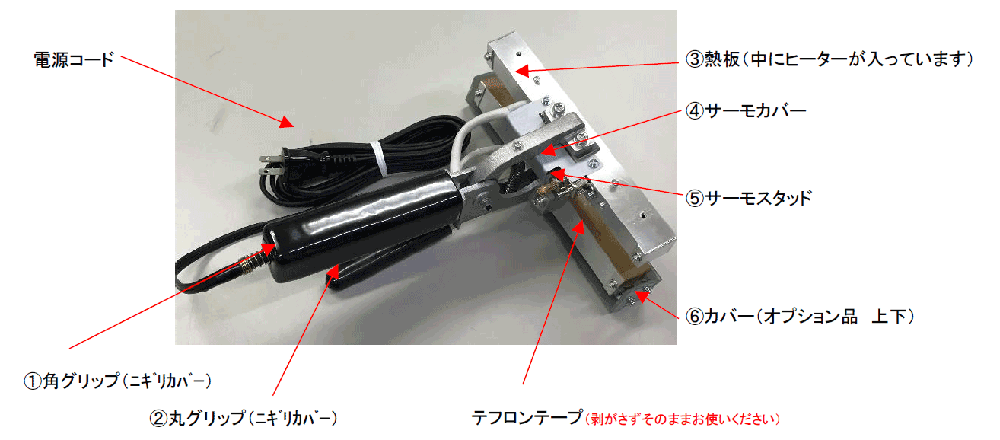

ハンドシーラーバリヤ用各部名称

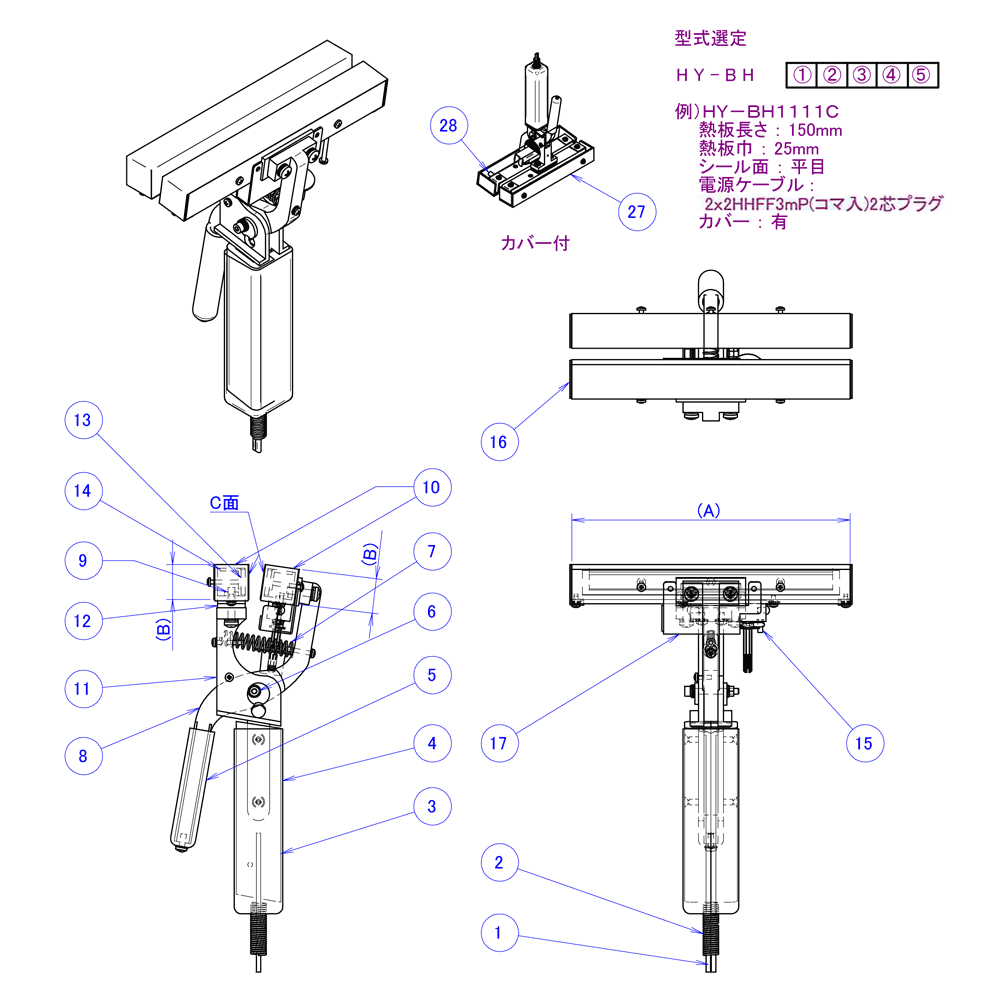

ハンドシーラーバリヤ用設計図

@ A B C D
1 熱板長さ
A寸法
熱板巾
B寸法
シール面
C面
電源ケーブル
部品1
 カバー
部品27
2 150mm 25mm 平目 2x2HHFF3mP(コマ入)
2芯プラグ
有:C
3 250mm 15mm 横目 2PNCT0.75mm2(2芯)
プラグ2P
無:記載無
4 300mm
軽量 2PNCT0.75mm2(3芯)
プラグ3P


番号 部品名 材質 数量
1 電源コード
1
2 コード(保護)スプリング
1
3 木製ニギリ 木材 2
4 角グリップ(ニギリカバー) 軟質塩化ビニール 1
5 丸グリップ(ニギリカバー) 軟質塩化ビニール 1
6 ヒンジピン SUS 1
7 開閉(圧縮)スプリング
1
8 アーム アルミニウム 1
9 板ナット SPC 1
10 熱板(上)(下) アルミニウム 1
11 フレーム アルミニウム 1
12 断熱板 ケイ酸系バインダ 2
13 ヒーター
2
14 ヒーター押さえ アルミニウム 2
15 サーモスタッド
1
16 サイドカバー アルミニウム 4
17 サーモスタッドカバー SUS304 1
27 カバー ガラスエポキシ 2
28 スペーサー(カバー) SPCC 4

説明書ダウンロード

ハンドシーラーポリ用のご紹介

各部名称

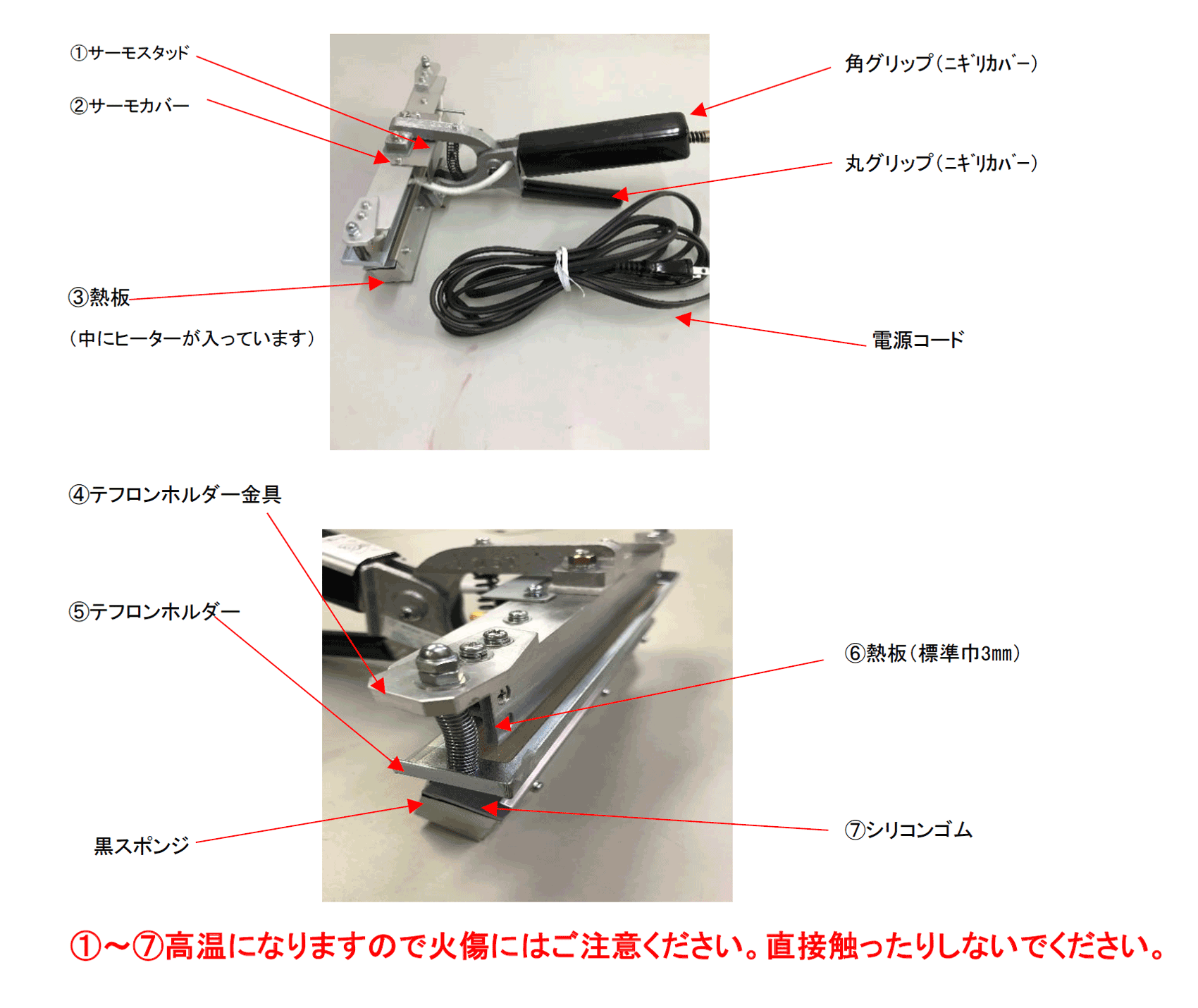

ハンドシーラーポリ用各部名称

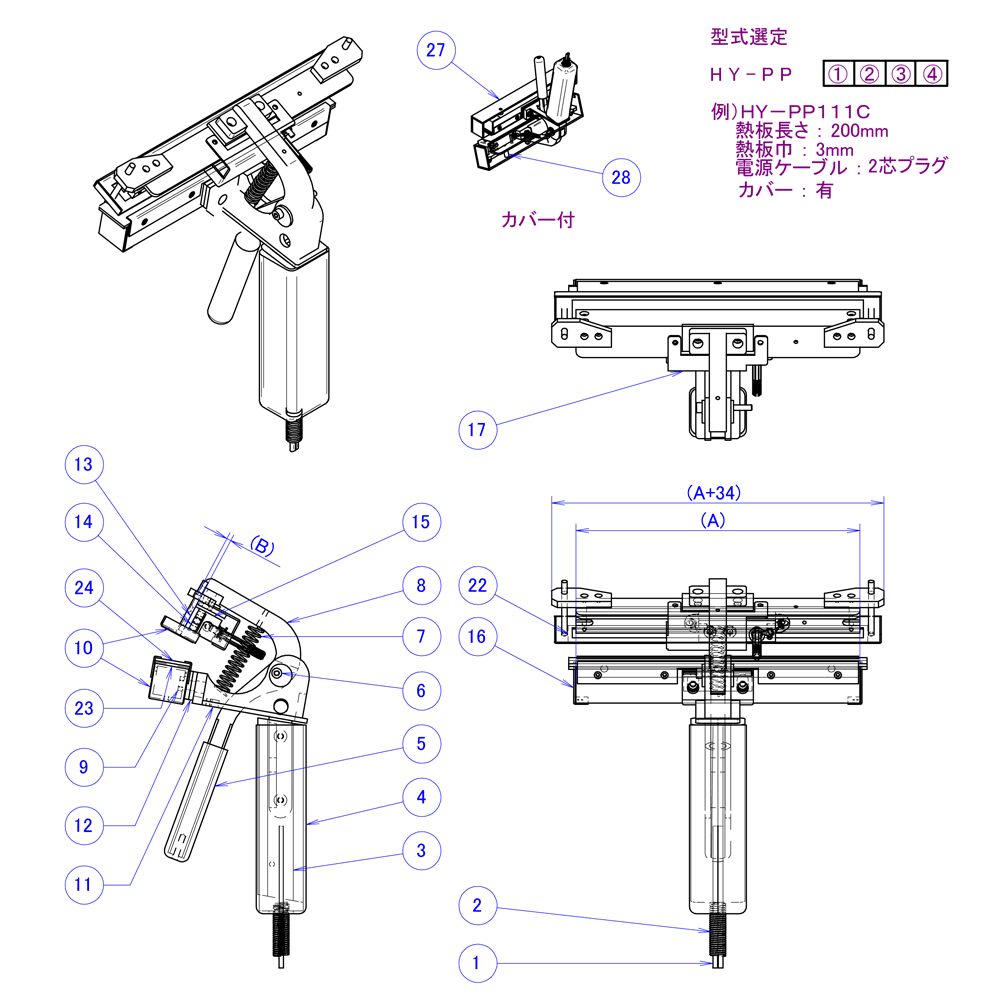

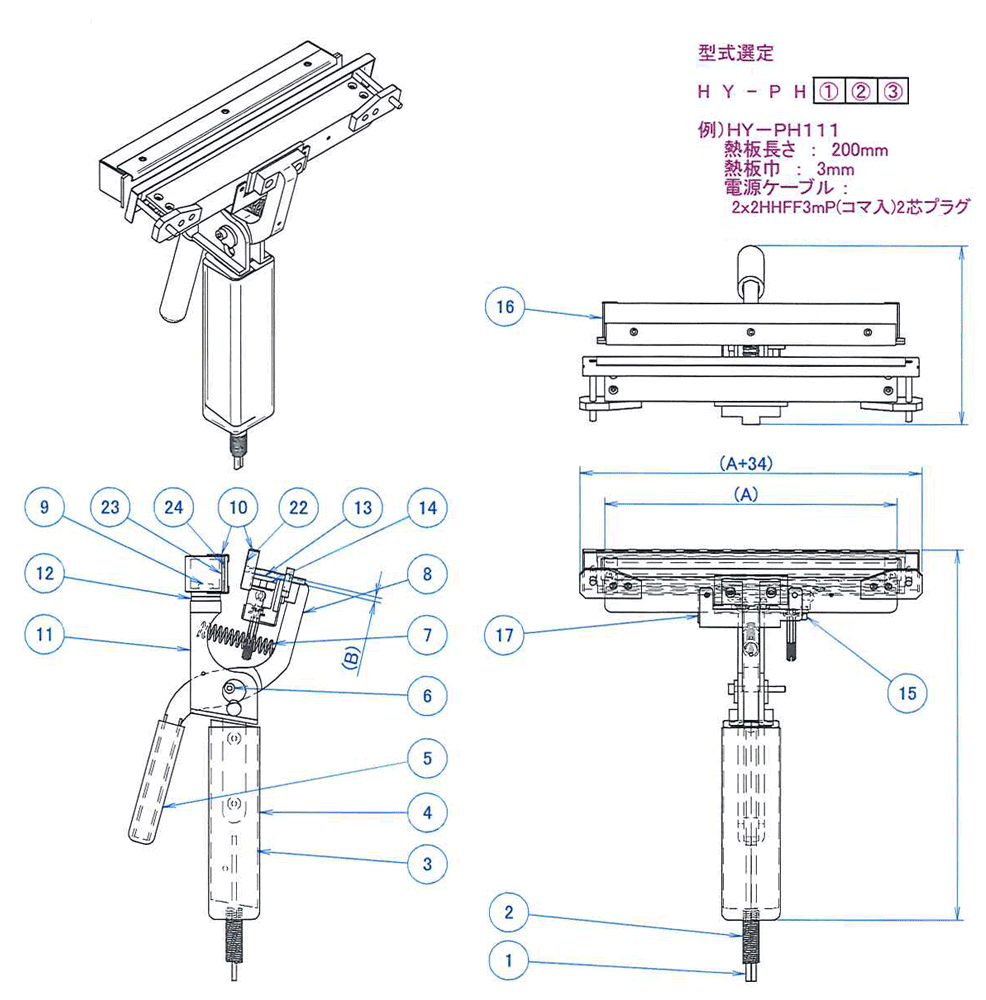

ハンドシーラーポリ用設計図

@ A B C
1 熱板長さ
A寸法
熱板巾
B寸法
電源ケーブル
部品1
カバー
部品27
2 200mm 3mm 2x2HHFF3mP(コマ入)
2芯プラグ
有:C
3 250mm 5mm 2PNCT0.75mm2(2芯)
プラグ2P
無:記載無
4 300mm 10mm 2PNCT0.75mm2(3芯)
プラグ3P


番号 部品名 材質 数量
1 電源コード
1
2 保護スプリング
1
3 木製ニギリ 木材 2
4 角グリップ(ニギリカバー) 軟質塩化ビニール 1
5 丸グリップ(ニギリカバー) 軟質塩化ビニール 1
6 ヒンジピン SUS 1
7 開閉(圧縮)スプリング
1
8 アーム アルミニウム 1
9 板ナット SPC 1
10 熱板(上)(下) アルミニウム 1
11 フレーム アルミニウム 1
12 断熱板 ケイ酸系バインダ 2
13 ヒーター
1
14 ヒーター押さえ アルミニウム 1
15 サーモスタッド
1
16 サイドカバー アルミニウム 2
17 サーモスタッドカバー SUS304 1
22 フッ素樹脂テープ
1
23 スポンジ(黒)
1
24 シリコンゴム
1
27 カバー ガラスエポキシ 2
28 スペーサー(カバー) SPCC 4

説明書ダウンロード

仕様


バリヤ用 ポリ用
使用電力 100V 300W 100V 150W
機械寸法 バリヤ用 (巾)200 x 120 x 220 ポリ用 (巾)240 x 120 x 220
シール模様 平目・横目 平目
熱板寸度 25m/m×(長)200m/m ポリ用(巾)3m/m×(長)200m/m
重量 0.9kg 0.8kg
その他 横目、シール巾、長さ 変更可能。電気安全法適合性確認pse取得

説明書ダウンロード

タマキのハンドシーラーの説明書は下記よりダウンロードください。

バリヤ用説明書(PDF形式)
ダウンロード
ポリ用説明書(PDF形式)
ダウンロード


貴社のご要望に合わせて他の機種と組み合わせてのオリジナル制作も可能です。
